제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | A1001 시리즈 | 응용 프로그램: | 휴대용 퍼스널 컴퓨터, 감시자, LCD |
|---|---|---|---|
| 피치의 크기: | 1.00mm | 줄: | 골라내고십시오/이중으로 하십시오 |
| Pin의 수: | 단 하나: 이중 02에서 20 Pin: 2*05to2*20,2*25,2*30Pin | 재료: | HSG: PBT/PA66, TER: 주석 도금되는 인광체 청동 |
| 환경 보호 종류: | ROHS/자유로운 범위 /Halogen (HF) | 불 보호 등급: | UL 94-V0 |
| 하이 라이트: | 난입할 것이다 연결관 철사,연결관을 타전하는 Pcb |
||
연결관 단 하나 이중 줄 2에서 휴대용 퍼스널 컴퓨터를 위한 20를 난입하는 1.00mm 피치 철사 핀
5. intruduction

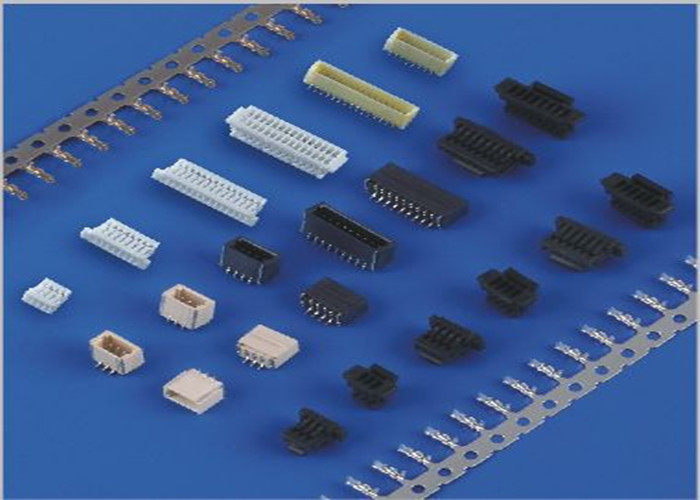

연결관 1.00mm 피치 주거/웨이퍼/끝 A1001 시리즈를 난입하는 철사
|
명세
|
피치 크기 | 1.0mm | |||||
| 현재 등급 | 1A AC, DC | ||||||
| 전압 등급 | 50V AC, DC | ||||||
| 저항 전압 | 500V AC/minute | ||||||
| 접촉 저항 | 최대 20 mΩ | ||||||
| Insrlation 저항 |
100개의 mΩ 분 |
||||||
| 온도 편차: | -25℃ ~ +85℃ | ||||||
| 최대 정격 현재 (.) 그리고 적용 가능한 철사 | AWG#28 | 1A | AC/DC | ||||
| 대답하는 시간 | AWG#30 | 1A | AC/DC | ||||
| 위원회 생활 | AWG#32 | 0.5A | AC/DC | ||||
|
기계적인 성과
|
|||||||
| 묘사를 시험하십시오 | 절차 | 필요조건 | |||||
| 액추에이터 삽입 & 철수 힘 | 25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. | 절 7를 참조하십시오 | |||||
| 주름을 잡는 것은 힘을 떠납니다 | 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) | AWG#28 | 1.0kgf (분) | ||||
| AWG#30 | 0.8kgf (분) | ||||||
| AWG#32 | 0.5kgf (분) | ||||||
| 끝 삽입 힘. | 주거로 주름을 잡은 맨끝을 삽입하십시오. | 최대 0.50kgf (.) | |||||
| 맨끝/주거 보유 힘. | 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. | (사소) 0.70kgf | |||||
| Pin 보유 힘 | 25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 | (사소) 0.50kgf | |||||
액추에이터 삽입/철수 힘
묘사:
1개, A1001series는 A1001H-NP-1로, (단 하나 줄 주거), A1001H-2*NP, (이중 줄 주거), A1001H-NP-2, (유숙하는 돌출 없는 단 하나 줄), 맨끝 분할됩니다: (A1001 시리즈 주거에서 사용되는) A1001-TPE-A.
2의 원료의 2개의 종류이라고 사용되는 유숙: PBT와 PA66 (할로겐 자유로운 익지않는), 불 보호 등급은 둘다 자유로운 제품이 불리는 UL 94-V0.Halogen 입니다: A1001H-NP-1-NL. 최소한도 포장 양은 1000pcs/bag입니다.
3. 2pins에서 20pins에 단 하나 줄 주거, 이 제품 우리는 2개의 형이 있고 이 제품의 50-100KPCS를 매일에 생성해서 좋습니다. 우리는 2*15P, 2*20P의 2*25P 3 종류, 매일 생산 능력이 있는 이중 줄 주거는 30 50 KPCS입니다.
4. 맨끝은 주석 도금하는의 앞에 E 각인하는 인광체 Broze에 의해 각인됩니다 또는 금 섬광은, 금 도금된 A1001 TPe를 불러 우리를 A1001-GPe-A를 불러 우리, 최소한도 포장 양입니다 20,000pcs/Reel 주석 도금했습니다. 매일 생산 능력은 300 400 KPCS입니다.
5. 맨끝의 철사 범위: AWG #28--#32의 절연제 OD는 0.80mm (최대), 금 도금의 간격 고객 repuirements일 수 있습니다입니다. 금 섬광: Au 0.8u, Ni: 20-40u, 금 도금된 3u: Au 3u, Ni: 20-40u.
신청:
이 제품은 컴퓨터, 휴대용 퍼스널 컴퓨터, LCD 스크린, 텔레비젼 세트를 위해 주로 etc로 이용됩니다. 신호 전송을 위해 주로 사용해.
