제품 상세 정보:
결제 및 배송 조건:
|

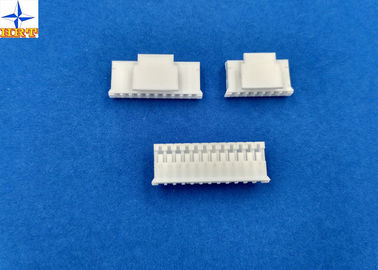

상품 이름: | A2001 Housing/ 단말기 | 피치: | 2.00 밀리미터 |
---|---|---|---|
핀의 수: | 02PIN ~ 18PIN | 재료: | HSG : PA66, TER : 인청동, 도금된 금 플래시 오르틴 |
가로행: | 단일 | 화재방지 평가: | UL 94V-0 |
하이 라이트: | 인쇄 회로 기판 커넥터,Pcb 연결기는 이사회에 배선합니다,UL94V-0 2 밀리미터는 연결기를 던집니다 |
연결기에 탑승하기 위한 와이어는 틴-플이티드 2.00 밀리미터 PA66 주택 / 또는 금 플래시 단말기를 던집니다
기술 :

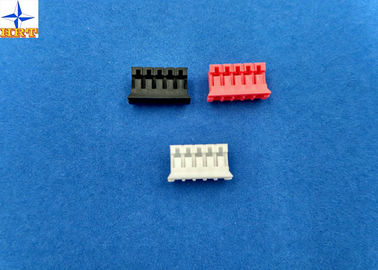

1. A2001series는 A2001H-NP A2001HB-NP (단일 열 주택 적당한 A2001-T 연속 터미널) 입니다
2, 주택 사용 물질 : PA66, 무독성, 화재방지 평가는 UL 94-V0입니다. 최소 패킹량은 1000 PC / 가방입니다.
3. 단일 열 주택 우리가 50 KPCS에 2P~ 18P를 가지고 있고 더 데일리 생산력은 30입니다.

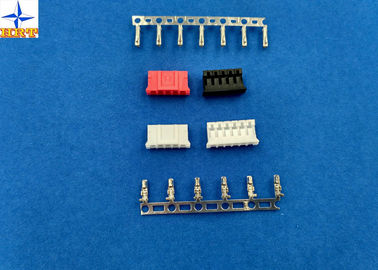

4.단말기는 주석 도금되거나 금 플래시 전에 인청동, E-스탬핑에 의해 날인되고, 틴-플이티드 A2001-TPe를 부르는 우리, 금도금되 A2001-GPe, 최소 패킹량을 부르는 우리가 20,000 PC / 릴입니다. 더 데일리는 400 KPCS에 생산력은 300입니다.
5.단말기의 와이어 범위 :AWG #26--#30, 단열재 OD is1.30mm(Max).
검사 서술 | 절차 | 요구조건 |
콘택 저항 |
친구 연결기, 드라이 회로, 20mV 최대, 10mA에 의한 방법.(JIS C5402 5.4에 기초를 둡니다) | 20mΩ (맥스.) |
절연 저항 | 연결기를 일치시키고 인접 단자 또는 땅 사이에 500V DC를 적용하세요. (JIS C5402 5.2/MIL-STD-202 방법 302 냉각기에 기초를 둡니다. B) | 1000MΩ (민.) |
유전체 내전압 | 연결기를 일치시키고 인접 단자 또는 지상 사이에 1 분에 대하여 800V AC (rms)를 적용하세요. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 둡니다)) | 어떤 고장. |
주름진 부분에 저항과 연락하세요 | 20mV (Max.), 드라이 회로에 의해 단말기, 방법을 향하여 적용 가능한 와이어를 주름을 잡습니다.10mA. | 5mΩ (맥스.) |
평가된 경향 | 2A AC / DC 최대 |
전압은 평가되었습니다 | 100V AC / DC |
내전압 | 800V AC / 분 |
절연 저항 | 1000MΩ 분 |
콘택 저항 | 10MΩ 최대 |
작동 온도 | -25 - 85' C |
