제품 소개연결관을 난입하는 철사

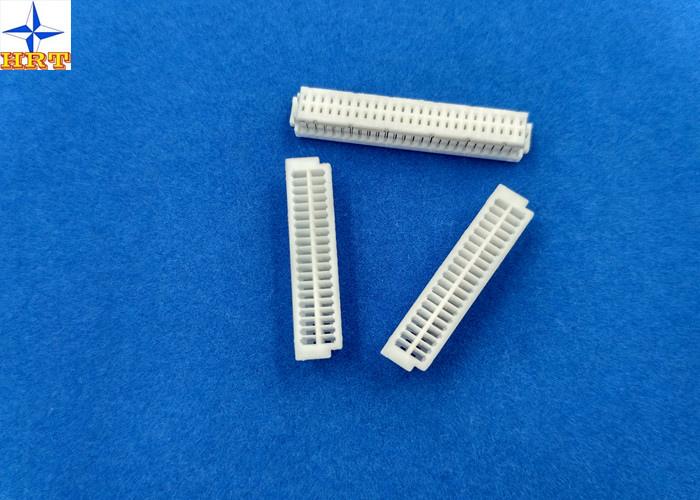

PA66 물자 두 배 줄 1mm 피치 연결관, 연결관 Sereis를 타전하는 철사 주름 널

PA66 물자 두 배 줄 1mm 피치 연결관, 연결관 Sereis를 타전하는 철사 주름 널

    • PA66 Material double Row 1mm Pitch  Connector, Wire  Crimp Board To Wire Connectors Sereis
    • PA66 Material double Row 1mm Pitch  Connector, Wire  Crimp Board To Wire Connectors Sereis
    • PA66 Material double Row 1mm Pitch  Connector, Wire  Crimp Board To Wire Connectors Sereis
  • PA66 Material double Row 1mm Pitch  Connector, Wire  Crimp Board To Wire Connectors Sereis

    제품 상세 정보:

    원래 장소: Dongguan, 중국 (본토)
    브랜드 이름: HRT
    인증: ISO9001/ ISO14001/UL/RoHS/REACH
    모델 번호: A1001H-2XNP

    결제 및 배송 조건:

    최소 주문 수량: 5000 pc
    가격: USD0.001 to 0.005 per pcs
    포장 세부 사항: 외부 종이상자를 가진 관 (관)
    배달 시간: 검사되는 지불 후에 5 8 작업 일
    지불 조건: TT, 서부 동맹, Paypal, L/C
    공급 능력: 달 당 28백만 PC
    지금 연락
    상세 제품 설명
    색: 화이트 피치: 1.0mm
    웨이퍼 물자: Nylon66 또는 PBT, UL94V-0 철사 범위: AWG32#에 28#
    포장 유형: 튜브 적당한 웨이퍼: A1001는 시리즈 줄 이중으로 합니다

    1의 제품의 상세 사양:



    1.Basic 정보:

    • 색깔: 백색
    • 주거 물자: Nylon66 (자유로운 할로겐) 또는 PBT
    • 가연성: 94V-0
    • 피치: 1.00mm
    • 회로: 12 16 20 30 40 50positions
    • 절연제 O.D.: 0.80mm
    • 설치 유형: 난입할 것이다 철사
    • 신청: 난입하는 신호, 철사
    • 끝 물자: 인광체 청동
    • 끝 맨끝: 주석 도금하는 금 섬광 유형
    • 끝 포장: 15K PC/권선
    • 적당한 맨끝: A1001 시리즈
    • 끝 가공 방법: 주석 도금하는의 앞에 E 각인



    2. 전기 특성:

    • 현재 등급: 1A AC DC
    • 전압 등급: 50V AC, DC
    • 접촉 저항: 최대 20mΩ
    • 절연 저항: 100mΩ
    • 저항 전압: 500V AC/minute



    3. 기계적인 특성:

    • 온도 편차: - 25°C ~+85°C
    • 끝 삽입 힘: 최대 0.50kgf (.)
    • 맨끝/주거 보유 힘: (사소) 0.70kgf
    • Pin 보유 힘: (사소) 0.50kgf



    다른 상세한 자료는 아래에로 그림을 검사합니다.




    2의 이 시리즈 제품을 위한 소개

    상냥한 고시 이 시리즈 제품, 당신은 세트로 그것을 살 수 있습니다, 그 후에 우리는 당신에게 알맞은 가격을 제안할 것입니다.

                                                              A1001 시리즈 제품
    맨끝 A1001-T-A

    유숙 이중 주거 A1001H-2XNP
    단 하나 주거 A1001H-NP-1 & A1001H-NP-2 & A1001HB-NP-1

    웨이퍼 이중 줄 유형 A1001WV-S-2XNP & A1001WR-S-2XNP & A1001WV-SF-2XNP
    단 하나 줄 유형 A1001WV-S-NP & A1001WR-S-NP



                                                                             A1001 시리즈 민주당원

     PA66 물자 두 배 줄 1mm 피치 연결관, 연결관 Sereis를 타전하는 철사 주름 널



    3, 대응 기술설계도 & 시험 보고서

    파일의 밑에 우리의 기술설계도 그리고 시험 보고서는 자세한 내용은 입니다. a일 확실합니다

    이 시리즈를 아는 당신을 위한 좋은 참고는 명확하게 분해합니다.



                                                                    차원의 그림

    PA66 물자 두 배 줄 1mm 피치 연결관, 연결관 Sereis를 타전하는 철사 주름 널



                                                                          시험 보고서





    1. 범위

    이 명세는 난입하는 1.00mm 피치 철사의 제품 성능을 위한 필요조건을 포함합니다

    연결관 시리즈.





    2. 건축, 차원, 물자 & 도금

    붙어 있던 그림을 보십시오





    3. 등급 & 적용 가능한 철사



    품목 표준
    최대 정격 전압 (.) 50V AC/DC 최대 절연제 O.D. 0.80mm (.)
    최대 정격 현재 (.) 그리고 적용 가능한 철사 AWG#28 1A AC/DC
    AWG#30 1A AC/DC
    AWG#32 0.5A AC/DC
    주위 온도 범위 -25℃ ~ +85℃*

    *: 끝 온도 상승을 포함하여





    4. 전기 성과



    묘사를 시험하십시오 절차 필요조건
    4-1



    접촉 저항



    연결관, 건조한 회로, 최대 20mV에 의하여 측정을., 10mA 짝지어주십시오. (JIS C5402 5.4에 기초를 두어) 최대 20mΩ (.)
    4-2 절연 저항 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B) (사소) 100MΩ
    4-3 절연성 저항 전압 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 500V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어) 고장 없음.
    4-4 주름을 잡은 부분에 접촉 저항 맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA. 최대 5mΩ (.)



    5. 기계적인 성과



    묘사를 시험하십시오 절차 필요조건
    5-1 액추에이터 삽입 & 철수 힘 25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. 절 7를 참조하십시오
    5-2 주름을 잡는 것은 힘을 떠납니다 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) AWG#28 1.0kgf (분)
    AWG#30 0.8kgf (분)
    AWG#32 0.5kgf (분)
    5-3 끝 삽입 힘. 주거로 주름을 잡은 맨끝을 삽입하십시오. 최대 0.50kgf (.)
    5-4 맨끝/주거 보유 힘. 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. (사소) 0.70kgf
    5-5 Pin 보유 힘 25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 (사소) 0.50kgf
    5-6 내구성 분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. 최대 접촉 저항 40mΩ (.)
    5-7 진동

    진폭: 1.5mm PP

    청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다.

    (201A MIL-STD-202 방법에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    불연속 1개의 μsec. (최대.)

    5-8 육체적인 충격 490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아)





    6. 환경 성과 및 다른 사람



    묘사를 시험하십시오 절차 필요조건
    6-1 온도 상승 나르는 정격 현재 짐. (UL 498에 기초를 두어) 최대 30℃ (.)
    6-2 열저항 85±2℃, JIS C0021/MIL-STD-202 방법 108A Cond에 근거하는 96 시간 (. 아)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    6-3 찬 저항 -25±3℃, (JIS C0020에 근거하는) 96 시간
    6-4 습도

    온도: 40±2℃

    상대 습도: 90~95%

    내구: 96 시간

    (JIS C0022/MIL-STD-202 방법 103B Cond에 기초를 두어. B)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    (사소) 절연 저항 10MΩ

    절연성 저항 전압은 4-3를 만나야 합니다

    6-5 온도 순환

    5개 주기의:

    a) -55℃ 30 분

    b) +85℃ 30 분

    (JIS C0025에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    6-6 소금 분무기 12 시간/금 주석 도금하는 35±2℃에 5±1% 해결책에서 소금 분무기에 노출 24 시간 도금했습니다. (JIS C0023/MIL-STD-202 방법 101C Cond에 기초를 두어. B)
    6-7 SO2 가스

    50±5ppm에 노출 24 시간.

    40±2℃에 SO2 가스.

    6-8 NH3 가스 28% 암모니아 해결책에서 증발하는 NH3 가스에 40 분 노출.
    6-9 Solderability

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 245±5℃

    가라앉힌 지역의 95%를 적시는 땜납은 아무 공허도, 핀 구멍을 보여주어야 하지 않습니다
    6-10 납땜 열에 저항

    reflowing 경우

    절 8를 참조하십시오

    철 방법을 납땜하십시오

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 370℃ ~ 400℃

    외관 손상 없음.



    7. 액추에이터 삽입/철수 힘

    [단위: kgf]

    회로 머리글자에 회로 머리글자에
    최대 삽입 (.) (사소) 철수 최대 삽입 (.) (사소) 철수
    단 하나 0.20 0.03 13 4.30 1.20
    02 1.00 0.10 14 4.60 1.30
    03 1.30 0.20 15 4.90 1.40
    04 1.60 0.30 16 5.20 1.50
    05 1.90 0.40 17 5.50 1.60
    06 2.20 0.50 18 5.80 1.70
    07 2.50 0.60 19 6.10 1.80
    08 2.80 0.70 20 6.40 1.90
    09 3.10 0.80 2X15 9.40 2.90
    10 3.40 0.90 2X20 12.40 3.90
    11 3.70 1.00 2X25 15.40 4.90
    12 4.00 1.10





    4, FAQ

    Q1: 당신은 제조자 또는 무역 회사입니까?
    A: 우리는 전자 연결관의 다양성의 생성, 연구와 개발, 판매, 등을 맨끝, 웨이퍼 전문화하는 12 년을 가진 제조자 경험 직업적인 제조 회사입니다.

    Q2: 당신의 제품의 질을 통제하는 방법?
    A: 질은 우리의 회사의 생활입니다. QC 직원 통제 ISO9001 프로그램에 의하여 각 절차. 모두는 발송하기 전에 시험된 are100%를 분해합니다.

    Q3: 당신 공장은 어디에 있고, 우리는 어떻게 거기 방문해서 좋습니까?
    A: 우리의 회사는 둥관 시, 광동성, 중국에서 있습니다. 그것은 심천에 가깝습니다

    Q4: 나는 어떻게 표본을 얻어서 좋습니까?
    A: 표본은 무료로 입니다, 그러나 수송 요금은 고객에 의해 beared.



    Q5: 당신의 제품은무엇에 적용됩니까?
    A: 우리의 제품은 자동 사용, conmmunication 장비, 산업 사용, 가정용 전기 제품, 전자공학, 등에 적용됩니다.
