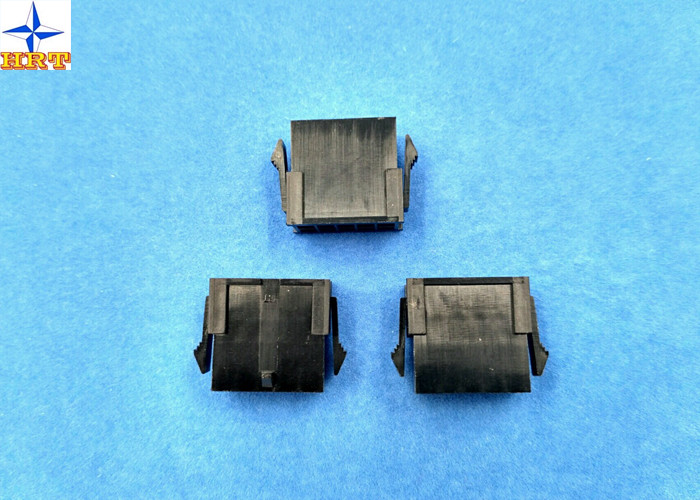

이중 줄 자물쇠를 가진 연결관 3.0mm 피치 주거를 타전하는 여성 웨이퍼 철사

이중 줄 자물쇠를 가진 연결관 3.0mm 피치 주거를 타전하는 여성 웨이퍼 철사

    • Dual Row Female Wafer Wire To Wire Connectors 3.0mm Pitch Housing With Lock
    • Dual Row Female Wafer Wire To Wire Connectors 3.0mm Pitch Housing With Lock
    • Dual Row Female Wafer Wire To Wire Connectors 3.0mm Pitch Housing With Lock
  • Dual Row Female Wafer Wire To Wire Connectors 3.0mm Pitch Housing With Lock

    제품 상세 정보:

    원래 장소: Dongguan, 중국 (본토)
    브랜드 이름: HRT
    인증: ISO9001/ ISO14001/UL/RoHS/REACH
    모델 번호: C3030HM-2XNP

    결제 및 배송 조건:

    최소 주문 수량: 5000 pc
    가격: USD0.001 to 0.5 per pcs
    포장 세부 사항: 외부 종이상자를 가진 부대
    배달 시간: 검사되는 지불 후에 5 8 작업 일
    지불 조건: TT, 서부 동맹, Paypal, L/C
    공급 능력: 달 당 28백만 PC
    지금 연락
    상세 제품 설명
    색: 검은 응용 프로그램: 힘, 철사에 철사
    자료: nylon66 철사 범위: AWG24#에 20#
    최대 위치: 24의 회로 짝지워진 맨끝: C3030M 시리즈
    하이 라이트:

    주름 맨끝 연결관

    ,

    연결관에 있는 널

    1의 아래에로 상세한 부분 정보

    1. 기본 정보:

    • 색깔: 검정
    • 주거 물자: PA66
    • 가연성: 94V-0/2
    • 피치: 3.00mm
    • 회로: 2개에서 24의 위치
    • 줄 아니오: 이중 두 배
    • 절연제 O.D.: 최대 1.85mm
    • 설치 유형: 타전할 것이다 철사
    • 신청: 타전하는 힘, 철사
    • 끝 물자: 인광체 청동
    • 끝 맨끝: 주석 도금하는 또는 금 섬광
    • 끝 포장: 10Kpcs/reel
    • 적당한 맨끝: C3030M 시리즈
    • 적당한 부속: C3030HF 시리즈는 주거 줄 이중으로 합니다
    • 끝 가공 방법: 주석 도금하는의 앞에 E 각인



    2. 전기 특성:

    • 현재 등급: 5A AC DC
    • 전압 등급: 250V AC, DC
    • 접촉 저항: 최대 10mΩ
    • 절연 저항: 1000mΩ
    • 저항 전압: 1500V AC/minute



    3. 기계적인 특성:

    • 온도 편차: - 25°C ~+85°C
    • 끝 삽입 힘: 최대 1.50kgf (.)
    • 맨끝/주거 보유 힘: (사소) 2.50kgf
    • Pin 보유 힘: (사소) 1.50kgf
    • 래치 항복 강도: (사소) 7.0kgf



                              다른 정보 상냥한 체크 뒤에 오는 그림.


    2의 이 시리즈 제품을 위한 소개

    C3030 시리즈 제품, 당신이 세트로 그것 수 있다 상냥한 고시는, 그 후에 우리를 살 당신에게 알맞은 가격을 제안할 것입니다.

                                                                 C3030 시리즈 제품
      맨끝 C3030F-T-A와 C3030M-T

      연결관 남성 주거 C3030HF-NP & C3030HF-2XNP &C3030HFA-2XNP
    여성 주거 C3030HM-NP & C3030HMA-NP &C3030HM-2XNP & C3030HMA-2XNP




    웨이퍼


    수직 유형 C3030WV-F-NP &C3030WV-F-2XNP
    정각 유형 C3030WR-F-XP & C3030WR-F-2XNP




    3, 관련 기술설계도 & 시험 보고서

    파일의 밑에 우리의 기술설계도 그리고 시험 보고서는 자세한 내용은 입니다. a일 확실합니다

    이 시리즈를 아는 당신을 위한 좋은 참고는 명확하게 분해합니다.

                                                                          차원 그림

    이중 줄 자물쇠를 가진 연결관 3.0mm 피치 주거를 타전하는 여성 웨이퍼 철사

                                                                              시험 보고서

    붙어 있던 그림은 당신이 이 제품의 성과를 잘 알게 할 수 있습니다. 당신은 그것을 통해 당신의 결정을 빨리 내릴 것입니다.

    기계적인 성과



    묘사를 시험하십시오 절차 필요조건
    5-1 액추에이터 삽입 & 철수 힘 25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. 절 7를 참조하십시오
    5-2 주름을 잡는 것은 힘을 떠납니다 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) AWG#20 (사소) 6.0kgf
    AWG#22 (사소) 4.0kgf
    AWG#24 (사소) 3.0kgf
    5-3 끝 삽입 힘. 주거로 주름을 잡은 맨끝을 삽입하십시오. 최대 1.50kgf (.)
    5-4 맨끝/주거 보유 힘. 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. (사소) 2.50kgf
    5-5 Pin 보유 힘 25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 (사소) 1.50kgf
    5-6 항복 강도를 걸쇠를 거십시오

    연결관을 짝지어주고 두 래치 다 속도 비율로의 끊을 때까지 떼어놓으십시오

    25±3mm/분

    (사소) 7.00kgf
    5-7 내구성 분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. 최대 접촉 저항 20mΩ (.)
    5-8 진동

    진폭: 1.5mm PP

    청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다.

    (201A MIL-STD-202 방법에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 20mΩ (.)

    불연속 1개의 μsec. (최대.)

    5-9 육체적인 충격 490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아)
