제품 상세 정보:
결제 및 배송 조건:
|

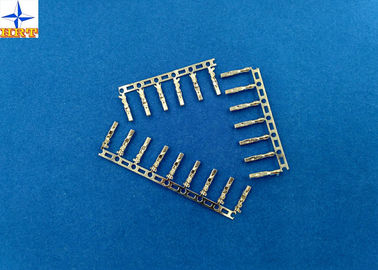

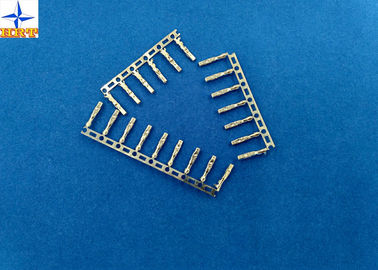

피치: | 2.0mm | 철사 범위: | AWG#30 - #26 |
---|---|---|---|
자료: | 인광체 Bronzne | 완료: | 주석 도금하는 또는 금 섬광 |
커넥터 유형: | 철사 connnector 맨끝 | 절연제 O.D: | 1.30mm (최대) |
하이 라이트: | 주름 맨끝 연결관,연결관 주름 맨끝 |
기본적인 크기 정보의, 전기 및 기계적 성질을 포함하여 제품의 1, 명세.
기본적인 크기 정보 | |||
종료 공용영역 작풍 | 주름 또는 압축 | ||
가공 방법 | 주석 도금하는의 앞에 E 각인 또는 금 섬광 | ||
절연제 O.D. | 1.30mm (최대) | ||
부품 번호. | A2001-TPE 또는 A2001-GPE | ||
짝지워진 연결관 | A2001H/HB 시리즈 A2009H | ||
신청 | 유형을 난입하는 신호, 철사 | ||
전기 재산 | |||
현재 등급 | 2 AC, DC | ||
전압 등급 | 100V AC, DC | ||
접촉 저항 | 최대 10mΩ | ||
절연 저항 | 1000 MΩ 분 | ||
저항 전압 | 800V AC/minute | ||
기계적 성질 | |||
온도 편차 | 85 ℃에 -25℃ | ||
다른 정보 상냥한 체크 뒤에 오는 그림. |
2, 관련 그림 및 보고
뒤에 오는 그림은 기술설계도이고 이들이 당신이 저희에게서 이상 적이고 및 적당한 부분을 구매하것이라는 점을 것을 도울 수 있다는 것을 당신의 참고를 위한 시험 보고서는, 바랍니다. 당신을 감사하십시오!
3. 등급 & 적용 가능한 철사
품목 | 표준 | ||
최대 정격 전압 (.) | 100V AC/DC | 최대 절연제 O.D. 1.50mm (.) | |
최대 정격 현재 (.) 그리고 적용 가능한 철사 | AWG#24 | 2.0A AC/DC | |
AWG#26 | 1.5A AC/DC | ||
AWG#28 | 1.0A AC/DC | ||
AWG#30 | 0.5A AC/DC | ||
주위 온도 범위 | -25℃ ~ +85℃* |
*: 끝 온도 상승을 포함하여
4. 전기 성과
묘사를 시험하십시오 | 절차 | 필요조건 | |
4-1 |
접촉 저항
|
연결관, 건조한 회로, 최대 20mV에 의하여 측정을., 10mA 짝지어주십시오. (JIS C5402 5.4에 기초를 두어) | 최대 10mΩ (.) |
4-2 | 절연 저항 | 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B) | (사소) 1000MΩ |
4-3 | 절연성 저항 전압 | 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 800V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어) | 고장 없음. |
4-4 | 주름을 잡은 부분에 접촉 저항 | 맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA. | 최대 5mΩ (.) |
3, FAQ
Q: 당신은 체제 당 다수 디자인을 허용합니까?
A: Yes.We는 OEM/ODM 서비스를 받아들이고 체제 당 다수 디자인을 허용합니다.
Q: 얼마나 선박은 가지고 갑니까?
A: 그것은 목적지 위치 및 양에 달려 있습니다. 최대 선진국에서는, Fed x/UPS/DHL에 의하여 납품은 일반적으로 2-3 일입니다 (주말을 제외하고).
Q: 상품은 어떻게 포장됩니까?
A: 보통 PE 악, 관 의를 가진 관에서 그리고 외부 판지 상자.
4, 우리는 당신을 위한 다수, 안전하고와 빠른 shippment를 제안해서 좋습니다!
우리는 세계 famouse 납품 회사를 가진 아주 좋은 협력이 있고, 깡통은 저희에게 좋은 서비스 및 호의를 베푸는 가격을 제안합니다. 저희 사이 각 사업이 빠르고 행복할다 확실합니다. 저희를 선택하십시오! 현실적과 전자 세계를 연결합시다.
