Name: 패드 이동할 수 있는 숫돌 건전지 연결관을 위한 주거를 난입하는 1.20mm 피치 Molex 78172 철사
Brand: RULETEAM CONNECTION TECHNOLOGY (SHENZHEN) CO.,LTD
SKU: 0010.A1201H-7P
Availability: InStock

홈 제품 소개 배터리 터미널 커넥터

패드 이동할 수 있는 숫돌 건전지 연결관을 위한 주거를 난입하는 1.20mm 피치 Molex 78172 철사

1.20mm pitch Molex 78172 Wire to Board Housing for PAD Mobile hone Battery connectors

제품 상세 정보:

원래 장소:	Dongguan, 중국 (본토)
브랜드 이름:	HRT
인증:	ISO9001/ ISO14001/UL/RoHS/REACH
모델 번호:	0010.A1201H-7P

결제 및 배송 조건:

최소 주문 수량:	5000 pc
가격:	negotiable
포장 세부 사항:	외부 판지를 가진 부대
배달 시간:	검사되는 지불 후에 5 8 작업 일
지불 조건:	TT, 서부 동맹, Paypal, L/C
공급 능력:	달 당 1000k PC

지금 연락

상세 제품 설명

색:	화이트	피치:	1.20mm
자료:	PA66 UL94V-0; LCP UL94V-0 (HF)	철사 범위:	AWG28#에 32#
환경 보호 종류:	자유로운 할로겐 (HF)
강조하다:	남성 우두머리 연결관 , 6 핀 커넥터

PA66 물자를 가진 연결관 피치 1.0mm 주거를 난입하는 금 도금된 끝 널

기본적인 크기 정보의, 전기 및 기계적 성질을 포함하여 제품의 1, 명세.

1. 기본 정보:
색깔: 백색
피치: 1.20mm
회로: 2개에서 8개의 위치
줄 아니오: 단 하나
절연제 OD: 0.80mm
포장 유형: 부대
철사 범위: AWG32#에 28#
절연재: LCP, UL94V-0; PA66, UL94V-0
일치된 부속: A1201 시리즈 웨이퍼
신청: 난입하는 신호, 철사
끝 물자: 인광체 청동
끝 맨끝: 금 섬광 유형
끝 포장: 20K PC/권선
끝 가공 방법: 주석 도금하는의 앞에 E 각인

2. 전기 특성:
현재 등급: 1A AC, DC
전압 등급: 125V AC, DC
접촉 저항: 20mΩ
절연 저항: 100mΩ
저항 전압: 500V AC/minute

3. 기계적인 특성:
온도 편차: -25 - 85°C
끝 삽입 힘: (최대) 1.50kgf
맨끝/주거 보유 힘: 0.40kgf (분)
Pin 보유 힘: 0.50kgf (분)

2, 관련 그림 및 보고

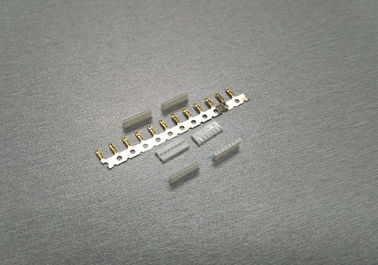

제품의 그림

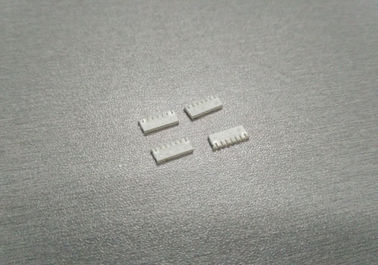

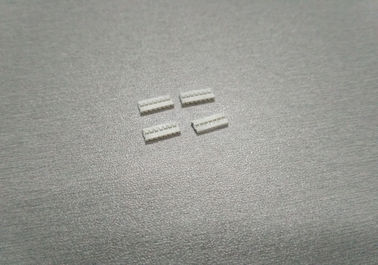

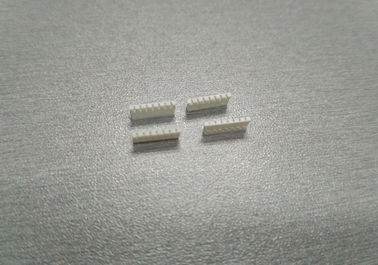

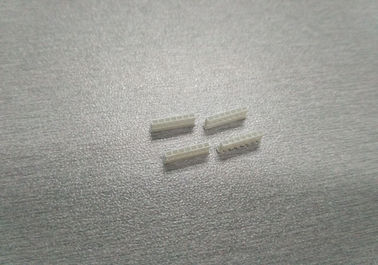

패드 이동할 수 있는 숫돌 건전지 연결관을 위한 주거를 난입하는 1.20mm 피치 Molex 78172 철사

시험 보고서

이 문서는 Xin Pei 기업 이외에 누군가에 의해 제조 또는 판매를 위해, 전부 또는 부분적으로, 적발되거나, 재생되거나 사용될 것이지 않다 재산 Xin Pei 기업의 그리고 전달한 급행 상태에입니다.

그것의 이전 동의 및 그것 없이 아니 바르게 이 문서에 있는 어떤 정보든지 적발하거나 사용하기 위하여 수여됩니다.

1. 범위

이 명세는 난입하는 1.20mm 피치 철사의 제품 성능을 위한 필요조건을 포함합니다

연결관 시리즈.

2. 건축, 차원, 물자 & 도금

붙어 있던 그림을 보십시오

3. 등급 & 적용 가능한 철사

품목	표준
최대 정격 전압 (.)	50V AC/DC
최대 정격 현재 (.) 그리고 적용 가능한 철사	AWG#28	1.5A AC/DC
	AWG#30	1.0A AC/DC
주위 온도 범위	-25℃ ~ +85℃*

*: 끝 온도 상승을 포함하여

4. 전기 성과

묘사를 시험하십시오		절차	필요조건
4-1	접촉 저항	연결관, 건조한 회로, 최대 20mV에 의하여 측정을., 10mA 짝지어주십시오. (JIS C5402 5.4에 기초를 두어)	최대 20mΩ (.)
4-2	절연 저항	연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B)	(사소) 100MΩ
4-3	절연성 저항 전압	연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 500V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어)	고장 없음.
4-4	주름을 잡은 부분에 접촉 저항	맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA.	최대 5mΩ (.)

5. 기계적인 성과

묘사를 시험하십시오		절차	필요조건
5-1	액추에이터 삽입 & 철수 힘	25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오.	절 7를 참조하십시오
5-2	주름을 잡는 것은 힘을 떠납니다	주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어)	AWG#28	0.9kgf (분)
5-2	주름을 잡는 것은 힘을 떠납니다		AWG#30	0.7kgf (분)
5-3	끝 삽입 힘.	주거로 주름을 잡은 맨끝을 삽입하십시오.	최대 1.50kgf (.)
5-4	맨끝/주거 보유 힘.	축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오.	(사소) 0.40kgf
5-5	Pin 보유 힘	25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오	(사소) 0.50kgf
5-6	내구성	분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 10까지 주기.	접촉 저항: 최대 40mΩ (.)
5-7	진동	진폭: 1.52mm PP 청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다. (201A MIL-STD-202 방법에 기초를 두어)	외관 손상 없음. 최대 접촉 저항 40mΩ (.) 불연속 1개의 μsec. (최대.)
5-8	육체적인 충격	490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아)	외관 손상 없음. 최대 접촉 저항 40mΩ (.) 불연속 1개의 μsec. (최대.)

6. 환경 성과 및 다른 사람

묘사를 시험하십시오		절차	필요조건
6-1	온도 상승	나르는 정격 현재 짐. (UL 498에 기초를 두어)	최대 30℃ (.)
6-2	열저항	85±2℃, JIS C0021/MIL-STD-202 방법 108A Cond에 근거하는 96 시간 (. 아)	외관 손상 없음. 최대 접촉 저항 40mΩ (.)
6-3	찬 저항	-25±3℃, (JIS C0020에 근거하는) 96 시간	외관 손상 없음. 최대 접촉 저항 40mΩ (.)
6-4	습도	온도: 40±2℃ 상대 습도: 90~95% 내구: 96 시간 (JIS C0022/MIL-STD-202 방법 103B Cond에 기초를 두어. B)	외관 손상 없음. 최대 접촉 저항 40mΩ (.) (사소) 절연 저항 100MΩ 절연성 저항 전압은 4-3를 만나야 합니다
6-5	온도 순환	10 주기의: a) -25℃ 30 분 b) +85℃ 30 분 (JIS C0025에 기초를 두어)	외관 손상 없음. 최대 접촉 저항 40mΩ (.)
6-6	소금 분무기	12 시간/금 주석 도금하는 35±2℃에 5±1% 해결책에서 소금 분무기에 노출 24 시간 도금했습니다. (JIS C0023/MIL-STD-202 방법 101C Cond에 기초를 두어. B)
6-7	SO2 가스	50±5ppm에 노출 24 시간. 40±2℃에 SO2 가스.
6-8	NH3 가스	28% 암모니아 해결책에서 증발하는 NH3 가스에 40 분 노출.

6-9

Solderability

납땜 시간: 5±0.5 SEC.

땜납 온도: 245±5℃

가라앉힌 지역의 95%를 적시는 땜납은 아무 공허도, 핀 구멍을 보여주어야 하지 않습니다

6-10

납땜 열에 저항

reflowing 경우

절 8를 참조하십시오

철 방법을 납땜하십시오

납땜 시간: 5±0.5 SEC.

땜납 온도: 370℃ ~ 400℃

외관 손상 없음.

7. 액추에이터 삽입/철수 힘

[단위: kgf]

회로	최대 삽입 (.)	(사소) 철수
		제	제 3	제 10
02	1.84	0.41	0.15	0.12
03	2.14
04	2.45
05	2.76
06	3.06

3, FAQ

Q1: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 전자 연결관의 다양성의 생성, 연구와 개발, 판매, 등을 맨끝, 웨이퍼 전문화하는 12 년을 가진 제조자 경험 직업적인 제조 회사입니다.

Q2: 당신의 제품의 질을 통제하는 방법?
A: 질은 우리의 회사의 생활입니다. QC 직원 통제 ISO9001 프로그램에 의하여 각 절차. 모두는 발송하기 전에 시험된 are100%를 분해합니다.

Q3: 나는 어떻게 표본을 얻어서 좋습니까?
A: 표본은 무료로 입니다, 그러나 수송 요금은 고객에 의해 beared.

Q4: 당신의 제품은무엇에 적용됩니까?
A: 우리의 제품은 자동 사용, conmmunication 장비, 산업 사용, 가정용 전기 제품, 전자공학, 등에 적용됩니다.

4의 우리의 제품 신청 범위
친절하게 아래 그림을 검사하십시오, 당신은 우리의 주요 파트너 및 고객을 직접 알고 있을 수 있습니다. 당신은 그(것)들 같이 현명한 선택할 수 있습니다. 우리의 제품은 철사에서 주로, 및 몇몇 기구, 또는 힘 PCB 널의 몇몇 기계의 안쪽에 연결, 힘 타전하기 위하여 이용됩니다. 그런데, 이 시리즈 prodcut 전부는 도달, UL의 RoHS srandard에 지켜집니다. evironment furthur를 보호하기 위하여, 몇몇 부속은 자유로운 할로겐입니다.

단 하나 줄 회로판 연결, 백색 PCB 철사 연결관 PA66 물자

5, 납품 & 지불 방법

우리는 우리의 부분을 짧은 시간에 받게 할 것입니다 당신이 당신, 그것을 위한 다수 납품 방법을 제안해서 좋습니다. 게다가, 가동 가능한 지불 기간은 저희를 위한 수수료를 둘 다 저장하게 유효합니다.

단 하나 줄 회로판 연결, 백색 PCB 철사 연결관 PA66 물자

지불 정책

순서 (통화의 총 가치: USD)	건의된 지불 기간
USD350 보다는 더 적은	PayPal 또는 Wester 조합

USD350와 USD500 사이	서부 동맹, TT

USD500와 USD5000 사이	TT

USD5000에	TT

TT/PayPal/신용장의 임무 요금은 저희에 의해 함께 공유될 것입니다.
