| 원래 장소: | Dongguan, 중국 (본토) |
| 브랜드 이름: | HRT |
| 인증: | ISO9001/ ISO14001/UL/RoHS/REACH |
| 모델 번호: | A2004H-2XNP |
| 최소 주문 수량: | 5000 pc |
|---|---|
| 가격: | Negotiated |
| 포장 세부 사항: | 외부 판지를 가진 부대 |
| 배달 시간: | 검사되는 지불 후에 5 8 작업 일 |
| 지불 조건: | TT, 서부 동맹, Paypal, L/C |
| 공급 능력: | 달 당 28백만 PC |
| 범주: | LVDS 컨넥트어 | 적당한 웨이퍼: | A2004WR/WV 이원적 가로열 시리즈 |
|---|---|---|---|
| 인화성: | UL94V-0 | 회로: | 4 내지 48 핀(위치) |
| 재료: | PA66 | 종류: | 수용부 |
| 하이 라이트: | 크림피 스타일 커넥터,LVDS 연결기,이원적 가로열 LVDS 연결기 |
||

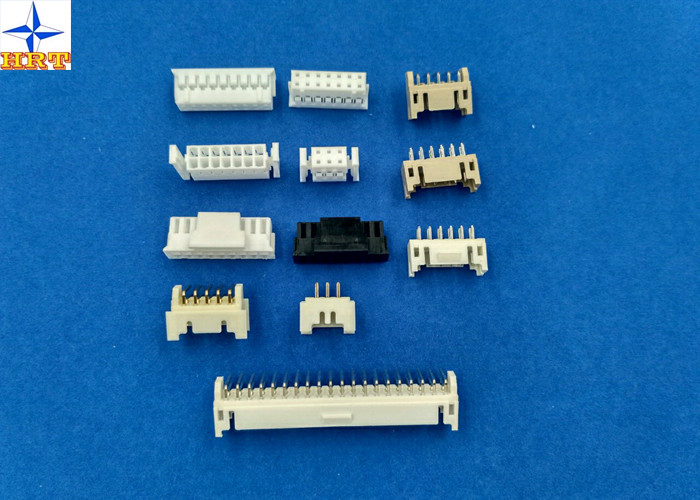

주름 작풍 연결관을 줄 난입하는 2.0mm 피치 철사는 자물쇠 없이 이중으로 합니다
1의 상세한 제품 성능 정보
| 기본적인 크기 정보 | |||
| 적당한 맨끝 | A2004 시리즈 | ||
| 신청 | , 철사에 널은 이중으로 합니다 | ||
| 피치 | 2.00mm | ||
| 색깔 | 백색 | ||
| 줄 | 이중 | ||
| 짝지어주는 부분에 잠그십시오 | 없이 | ||
| 철사 범위 | AWG22#에 28# | ||
| 철사 절연제 직경 | 최대 1.50mm. | ||
| 끝 물자 | 주석 도금되는 인광체 청동 물자 또는 금 섬광 끝 | ||
| 전기 재산 | |||
| 현재 등급 | 3.0 AC, DC | ||
| 전압 등급 | 250의 볼트 AC, DC | ||
| 접촉 저항 | 최대 10 mΩ | ||
| 절연 저항 | 1000년 mΩ 분 | ||
| 저항 전압 | 800V AC/minute | ||
| 기계적 성질 | |||
| 온도 편차 | 85 ℃에 -25℃ | ||
| 다른 정보 상냥한 체크 뒤에 오는 그림. | |||
2, 관련 그림 및 보고
Folllowing 그림은 시험 보고서 밖으로 있고 정확한 기술설계도 참고가 되도록, 상냥한 체크, 바랍니다 당신이 당신이 진짜로 필요로 하는 무슨 얻것이라는 점을 것을 도울 수 있다는 것을.
기계적인 성과
| 묘사를 시험하십시오 | 절차 | 필요조건 | ||
| 5-1 | 액추에이터 삽입 & 철수 힘 | 25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. | 절 7를 참조하십시오 | |
| 5-2 | 주름을 잡는 것은 힘을 떠납니다 | 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) | AWG#22 | 4.0kgf (분) |
| AWG#24 | 3.0kgf (분) | |||
| AWG#26 | 2.0kgf (분) | |||
| AWG#28 | 1.0kgf (분) | |||
| 5-3 | 끝 삽입 힘. | 주거로 주름을 잡은 맨끝을 삽입하십시오. | 최대 1.50kgf (.) | |
| 5-4 | 맨끝/주거 보유 힘. | 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. | (사소) 1.50kgf | |
| 5-5 | Pin 보유 힘 | 25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 | (사소) 1.50kgf | |
| 5-6 | 항복 강도를 걸쇠를 거십시오 | 연결관을 짝지어주고 두 래치 다 25±3mm/분의 속도 비율로 끊을 때까지 떼어놓으십시오 | (사소) 7.00kgf | |
| 5-7 | 내구성 | 분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. | 최대 접촉 저항 20mΩ (.) | |
| 5-8 | 진동 |
진폭: 1.5mm PP 청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다. (201A MIL-STD-202 방법에 기초를 두어) |
외관 손상 없음. 최대 접촉 저항 20mΩ (.) 불연속 1개의 μsec. (최대.) |
|
| 5-9 | 육체적인 충격 | 490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아) | ||
3의 이의 fied 신청 제품
이 제품은 PDP, LCD, 또는 작은 전자공학 장비를 위해 개발됩니다. 우리가 아주 낮은 가치의 밑에 NPL 비율, 그래서 좋기 때문에 우리의 부속을 통제해 TPV, Emerson, Amphenol Corporation, Skyworth, 등 같이 famouse 그리고 국제적인 회사에 의해 받아들여집니다. 그리고 모든 제품은 도달, UL, RoHS에 의해 증명서를 줍니다. evironment를 보호하기 위하여, 몇몇 부속은 자유로운 할로겐입니다.
