Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝

중국 Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝 협력 업체
Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝 협력 업체 Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝 협력 업체 Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝 협력 업체

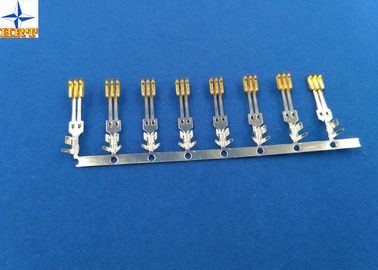

큰 이미지 :  Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝

제품 상세 정보:

원래 장소: Dongguan, 중국 (본토)
브랜드 이름: HRT
인증: ISO9001/ ISO14001/UL/RoHS/REACH
모델 번호: A3800-T

결제 및 배송 조건:

최소 주문 수량: 75K PC
가격: Negotiated
포장 세부 사항: 밖으로를 가진 종이 트레이는 넣습니다
배달 시간: 검사되는 지불 후에 5 8 작업 일
지불 조건: TT, 서부 동맹, Paypal, L/C
공급 능력: 달 당 100백만 PC
상세 제품 설명
피치: 1.27mm 철사 범위: AWG#18 - #22
자료: 인광체 Bronzne 완료: 골드 도금
커넥터 유형: 철사 connnector 맨끝 절연제 O.D: 2.10mm (최대)
하이 라이트:

주름 맨끝 연결관

,

주름 철사 연결관

인광체 Bronzne 물자를 가진 Ptich 1.27mm 철사 연결관 맨끝 A3800-T



기본적인 크기 정보의, 전기 및 기계적 성질을 포함하여 제품의 1, 명세.



기본적인 크기 정보
종료 공용영역 작풍 주름 또는 압축
가공 방법 금 도금하는의 앞에 E 각인
절연제 O.D. 2.10mm (최대)
부품 번호. A3800-G3PE 또는 A3800G5PE
신청 신호

전기 재산
현재 등급 1.5A AC, DC
전압 등급 15V AC, DC
접촉 저항 최대 20mΩ
절연 저항 1000mΩ 분
저항 전압 500V AC/minute

기계적 성질
온도 편차 85 ℃에 -25℃
다른 정보 상냥한 체크 뒤에 오는 그림.






2, 관련 그림 및 보고



뒤에 오는 그림은 기술설계도이고 이들이 당신이 저희에게서 이상 적이고 및 적당한 부분을 구매하것이라는 점을 것을 도울 수 있다는 것을 당신의 참고를 위한 시험 보고서는, 바랍니다. 당신을 감사하십시오!

Ptich 1.27mm 철사 연결관 맨끝, 인광체 Bronzne 물자를 가진 SATA 주름 맨끝



1. 범위

이 명세는 SATA 1.27mm 피치 pothook 연결관 시리즈의 제품 성능을 위한 필요조건을 포함합니다.





2. 건축, 차원, 물자 & 도금

붙어 있던 그림을 보십시오





3. 등급 & 적용 가능한 철사



품목 표준
최대 정격 전압 (.) 15V AC/DC 최대 절연제 O.D. 2.10mm (.)
최대 정격 현재 (.) 그리고 적용 가능한 철사 AWG#18 1.5A AC/DC
AWG#20 1.5A AC/DC
AWG#22 1.5A AC/DC
주위 온도 범위 -25℃ ~ +85℃*

*: 끝 온도 상승을 포함하여





4. 전기 성과



묘사를 시험하십시오 절차 필요조건
4-1



접촉 저항



연결관, 건조한 회로, 최대 20mV에 의하여 측정을., 10mA 짝지어주십시오. (JIS C5402 5.4에 기초를 두어) 최대 20mΩ (.)
4-2 절연 저항 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B) (사소) 1000MΩ
4-3 절연성 저항 전압 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 500V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어) 고장 없음.
4-4 주름을 잡은 부분에 접촉 저항 맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA. 최대 10mΩ (.)





5. 기계적인 성과



묘사를 시험하십시오 절차 필요조건
5-1 액추에이터 삽입 & 철수 힘 25±3mm/분의 속도 비율로 액추에이터를 삽입하고 철회하십시오. 절 7를 참조하십시오
5-2 주름을 잡는 것은 힘을 떠납니다 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) AWG#18 (사소) 6.0 kgf
AWG#20 (사소) 5.0 kgf
AWG#22 (사소) 4.0 kgf
5-3 끝 삽입 힘. 주거로 주름을 잡은 맨끝을 삽입하십시오. 최대 0.80 kgf (.)
5-4 맨끝/주거 보유 힘. 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. (사소) 3.00 kgf
5-5 내구성 분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. 최대 접촉 저항 40mΩ (.)
5-6 진동

진폭: 1.5mm PP

청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다.

(201A MIL-STD-202 방법에 기초를 두어)

외관 손상 없음.

최대 접촉 저항 40mΩ (.)

불연속 1개의 μsec. (최대.)

5-7 육체적인 충격 490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아)





6. 환경 성과 및 다른 사람



묘사를 시험하십시오 절차 필요조건
6-1 온도 상승 나르는 정격 현재 짐. (UL 498에 기초를 두어) 최대 30℃ (.)
6-2 열저항 85±2℃, JIS C0021/MIL-STD-202 방법 108A Cond에 근거하는 96 시간 (. 아)

외관 손상 없음.

최대 접촉 저항 40mΩ (.)

6-3 찬 저항 -25±3℃, (JIS C0020에 근거하는) 96 시간
6-4 습도

온도: 40±2℃

상대 습도: 90~95%

내구: 96 시간

(JIS C0022/MIL-STD-202 방법 103B Cond에 기초를 두어. B)

외관 손상 없음.

최대 접촉 저항 40mΩ (.)

(사소) 절연 저항 100MΩ

절연성 저항 전압은 4-3를 만나야 합니다

6-5 온도 순환

5개 주기의:

a) -55℃ 30 분

b) +85℃ 30 분

(JIS C0025에 기초를 두어)

외관 손상 없음.

최대 접촉 저항 40mΩ (.)

6-6 소금 분무기 12 시간/금 주석 도금하는 35±2℃에 5±1% 해결책에서 소금 분무기에 노출 24 시간 도금했습니다. (JIS C0023/MIL-STD-202 방법 101D Cond에 기초를 두어. B)
6-7 땜납 능력

납땜 시간: 5±0.5 SEC.

땜납 온도: 245±5℃

가라앉힌 지역의 95%를 적시는 땜납은 아무 공허도, 핀 구멍을 보여주어야 하지 않습니다
6-8 납땜 열에 저항

땜납 남비 방법

납땜 시간: 10±0.5 SEC.

땜납 온도: 260±5℃

땜납 철 방법

납땜 시간: 5±0.5 SEC.

땜납 온도: 370℃ ~ 400℃

외관 손상 없음.



7. 액추에이터 삽입/철수 힘

[단위: kgf]

회로 머리글자에
최대 삽입 (.) (사소) 철수
- 4.50 1.00







3의 제품의 fied 신청



맨끝은 A3800 시리즈 주거도 함께, 그리고 perfomance 우물에 의지 일 함께 사용될 것입니다

현재와 신호 전송에서.



4, FAQ


Q: 당신은 체제 당 다수 디자인을 허용합니까?
A: Yes.We는 OEM/ODM 서비스를 받아들이고 체제 당 다수 디자인을 허용합니다.

Q: 얼마나 선박은 가지고 갑니까?
A: 그것은 목적지 위치 및 양에 달려 있습니다. 최대 선진국에서는, Fed x/UPS/DHL에 의하여 납품은 일반적으로 2-3 일입니다 (주말을 제외하고).

Q: 상품은 어떻게 포장됩니까?
A: 보통 PE 악, 관 의를 가진 관에서 그리고 외부 판지 상자.



5, 우리는 당신을 위한 다수, 안전하고와 빠른 shippment를 제안해서 좋습니다!



우리는 세계 famouse 납품 회사를 가진 아주 좋은 협력이 있고, 깡통은 저희에게 좋은 서비스 및 호의를 베푸는 가격을 제안합니다. 저희 사이 각 사업이 빠르고 행복할다 확실합니다. 저희를 선택하십시오! 현실적과 전자 세계를 연결합시다.
