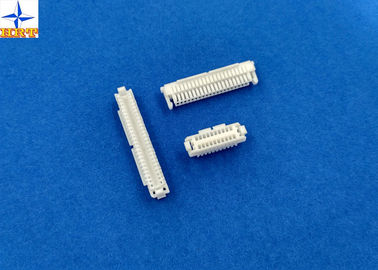

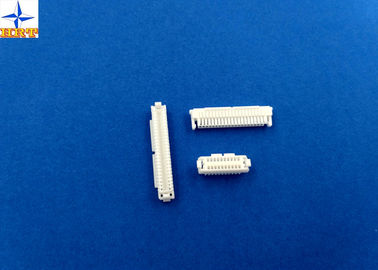

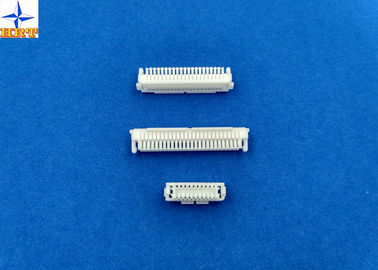

제품 상세 정보:
결제 및 배송 조건:
|
| 범주: | 와이어 주택 | 적당한 단말기: | A1002T |
|---|---|---|---|
| 재료: | 나일론66 UL94V-0 | 와이어 범위: | AWG26# 내지 28# |
| 종류: | 여성 | 회로: | 20 또는 30 또는 40 또는 50 위치들 |
| 하이 라이트: | 인쇄 회로 기판 커넥터,Pcb 연결기는 이사회에 배선합니다,나일론66 크림피 스타일 커넥터 |
||
1, 제품의 명세서 상세
| 기본 크기 정보 | |||
| 색 | 백색 | ||
| 피치 | 1.0 밀리미터 | ||
| 하우징 소재 | 나일론66 UL94V-0 | ||
| 애플리케이션 | 신호하고 이사회에 배선하세요 | ||
| 소선절연 지름 | 0.80 밀리미터 최대. | ||
| 단자 재료 | 황동 재질, 주석 도금된 마무리 | ||
| 끝 패키지 | 15K PC / 릴 | ||
| 적당한 단말기 | A1002 Ｔ | ||
| 말단의 처리 공정 방법 | 전에 틴-플이티드 E-스탬핑 또는 금 플래시 | ||
| 전기적 성질 | |||
| 전류 등급 | 1A AC, DC | ||
| 전압 정격 | 50V AC, DC | ||
| 콘택 저항 | 30mΩ 맥스 | ||
| 절연 저항 | 100mΩ 분 | ||
| 내 전압 | 500V AC / 분 | ||
| 역학적 성질 | |||
| 온도 범위 | -25C 내지 85 Ｃ | ||
| 말단 삽입 힘 | 0.50kgf (맥스.) | ||
| 단말기 / 주택 접촉 유지력 | 0.50kgf (민.) | ||
| 핀형 고정 힘 | 0.50kgf (민.) | ||
| 다른 정보는 친절하게 다음과 같은 사진을 확인하세요. | |||
2, 이 시리즈품을 위한 도입
당신이 공전으로서의 이 제품을 구입할 수 있다면, A1002 시리즈가 생성한다는 것을 친절하게 주목하시오 그러면 가격은 매우 레아소날레이고 호의적일 것입니다.
1, 단말기 :A1002T (주석 도금된 플래시 또는 금 플래시)
수용한 2 : A1002H-NP와 A1002HA-2XNP와 A1002HA-2XNP 새로운 버전
3, Ｒ 엘러번트 기술 도면과 테스트 리포트
다음 부착은 참고를 위해 제품 상세 파일입니다, 그것이 당신에게 도움이 될 것입니다.
차원 그림
보고서 검사
3. 평가와 적용 가능한 와이어
| 항목 | 표준 | ||
| 정격 전압 (맥스.) | 50V AC / DC | 단열재 검안의 0.80 밀리미터 (맥스.) | |
| 정격 전류 (맥스.) 그리고 적용 가능한 와이어 | AWG#28 | 1A AC / DC | |
| AWG#30 | 1A AC / DC | ||
| AWG#32 | 0.5A AC / DC | ||
| 대기 온도 범위 | -25C ~ +85C* | ||
* : 종점 온도 상승을 포함하여
4. 전기적 실행
| 검사 서술 | 절차 | 요구조건 | |
| 4-1 |
콘택 저항
|
친구 연결기, 드라이 회로, 20mV 최대, 10mA에 의한 방법.(JIS C5402 5.4에 기초를 둡니다) | 20mΩ (맥스.) |
| 4-2 | 절연 저항 | 연결기를 일치시키고 인접 단자 또는 땅 사이에 500V DC를 적용하세요. (JIS C5402 5.2/MIL-STD-202 방법 302 냉각기에 기초를 둡니다. B) | 100MΩ (민.) |
| 4-3 | 유전체 내전압 | 연결기를 일치시키고 인접 단자 또는 지상 사이에 1 분에 대하여 250V AC (rms)를 적용하세요. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 둡니다) | 어떤 고장. |
| 4-4 | 주름진 부분에 저항과 연락하세요 | 20mV (Max.), 드라이 회로에 의해 단말기, 방법을 향하여 적용 가능한 와이어를 주름을 잡습니다.10mA. | 5mΩ (맥스.) |
5. 기계적 성능
| 검사 서술 | 절차 | 요구조건 | ||
| 5-1 | 작동기 투입 & 인출력 | 25±3mm / 분의 속도 비율로 연결기를 삽입하고 철회하세요. | 7를 절로 나누는 것을 참조하세요 | |
| 5-2 | 크림핑 당겨 꺼내다 힘 | 주름진 터미널을 고치고 25±3mm / 분의 스피드 쥐에 전화로 굴대 당겨 꺼내다 힘을 적용하세요.(JIS C5402 6.8에 기초를 둡니다) | AWG#28 | 1.0kgf (민) |
| AWG#30 | 0.8kgf (민) | |||
| AWG#32 | 0.5kgf (민) | |||
| 5-3 | 말단 삽입 힘. | 주름진 단말기를 주택에 삽입하세요. | 0.50kgf (맥스.) | |
| 5-4 | 단말기 / 주택 접촉 유지력. | 주택에 모인 터미널에 25±3mm / 분의 속도 비율로 굴대 당겨 꺼내다 힘을 적용하세요. | 0.50kgf (민.) | |
| 5-5 | 핀형 고정 힘 | 25±3mm / 분의 속도 비율로 굴대 푸쉬 힘을 적용하세요 | 0.50kgf (민.) | |
| 5-6 | 내구성 | 10 분당 회전수의 요금에 의해 반복해서 50이지 사이클까지 일치시킵니달 때. | 콘택 저항 40mΩ (맥스.) | |
| 5-7 | 진동 |
크기 : 1.5 밀리미터 P-P 소인 시간 : 1가지 분 지속 시간에 10-55-10 Hz : 각각 X.Y.Z 감원에서 2 시간. (MIL-STD-202 방법 201A에 기초를 둡니다) |
출현은 아니오 손상합니다. 콘택 저항 40mΩ (맥스.) 불연속 1 μsec.(맥스.) |
|
| 5-8 | 물리적 충격 | 각각 X.Y.Z 감원에서 490m/s2{50G},3 타격. (JIS C0041/MIL-STD-202 방법 213B 냉각기에 기초를 둡니다. A) | ||
