줄 1.25mm 피치 회로판 철사 연결관 Molex 단 하나 51146 보충

줄 1.25mm 피치 회로판 철사 연결관 Molex 단 하나 51146 보충

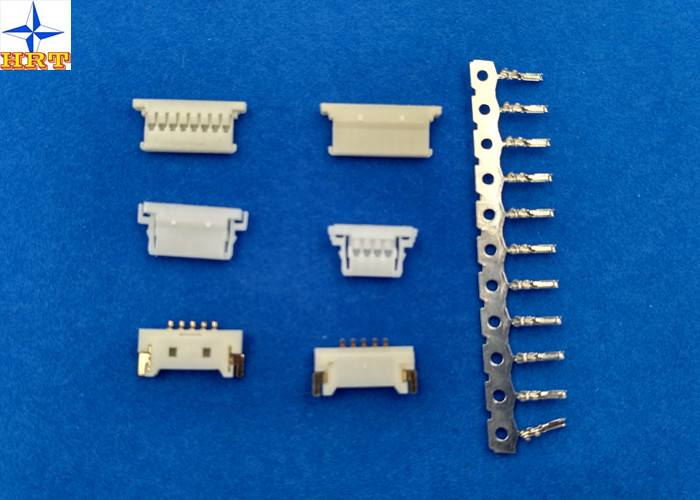

    • Single Row 1.25mm Pitch Circuit Board Wire Connectors Molex 51146 Replacement
    • Single Row 1.25mm Pitch Circuit Board Wire Connectors Molex 51146 Replacement
    • Single Row 1.25mm Pitch Circuit Board Wire Connectors Molex 51146 Replacement
  • Single Row 1.25mm Pitch Circuit Board Wire Connectors Molex 51146 Replacement

    제품 상세 정보:

    원래 장소: Dongguan, 중국 (본토)
    브랜드 이름: HRT
    인증: ISO9001/ ISO14001/UL/RoHS/REACH
    모델 번호: A1254H-NP

    결제 및 배송 조건:

    최소 주문 수량: 5000 pc
    가격: negotiated
    포장 세부 사항: 외부 판지를 가진 부대
    배달 시간: 검사되는 지불 후에 5 8 작업 일
    지불 조건: TT, 서부 동맹, Paypal, L/C
    공급 능력: 달 당 500 k PC
    지금 연락
    상세 제품 설명
    적당한 단말기: A1254T 시리즈 적당한 웨이퍼: A1254W 시리즈
    와이어 종결부 방법: 압착 와이어 범위: AWG28# 내지 32#
    회로: 30개 핀에 대한 2개 핀 가로행: 단일
    하이 라이트:

    인쇄 회로 기판 커넥터

    ,

    Pcb 연결기는 이사회에 배선합니다

    ,

    몰렉스 51146 회로판 와이어 커넥터



    기본적인 크기 정보의, 전기 및 기계적 성질을 포함하여 제품의 1, 명세.

    기본적인 크기 정보
    색깔 백색
    피치 1.25mm
    짝지어주는 자물쇠 없이
    물자 PA66
    가연성 UL94V-0
    철사 절연제 직경  최대 1.00mm.
    설치 측 표준 내장된
    물자 맨끝 주석 도금되는 인광체 청동/금 섬광 끝

                                                           전기 재산
    현재 등급 1A AC, DC
    전압 등급 150V AC, DC
    접촉 저항 최대 30mΩ
    절연 저항 500mΩ 분
    저항 전압 500V AC/minute

                                                             기계적 성질
    Temperatureemperature 작동 범위 85 ℃에 -25℃
                               다른 정보 상냥한 체크 뒤에 오는 그림.



    2, 그림 & 시험 보고서

    줄 1.25mm 피치 회로판 철사 연결관 Molex 단 하나 51146 보충

    줄 1.25mm 피치 회로판 철사 연결관 Molex 단 하나 51146 보충

    줄 1.25mm 피치 회로판 철사 연결관 Molex 단 하나 51146 보충





    3. 등급 & 적용 가능한 철사



    품목 표준
    최대 정격 전압 (.) 125V AC/DC 최대 절연제 O.D. 0.90mm (.)
    최대 정격 현재 (.) 그리고 적용 가능한 철사 AWG#28 1A AC/DC
    AWG#30 1A AC/DC
    AWG#32 1A AC/DC
    주위 온도 범위 -25℃ ~ +85℃*

    *: 끝 온도 상승을 포함하여



    4. 전기 성과



    묘사를 시험하십시오 절차 필요조건
    4-1



    접촉 저항



    연결관, 건조한 회로, (최대) 20mV, 10mA에 의하여 측정을 짝지어주십시오. (JIS C5402 5.4에 기초를 두어) 최대 20mΩ (.)
    4-2 절연 저항 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B) (사소) 100MΩ
    4-3 절연성 저항 전압 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 500V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어) 고장 없음.
    4-4 주름을 잡은 부분에 접촉 저항 맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA. 최대 5mΩ (.)



    5. 기계적인 성과



    묘사를 시험하십시오 절차 필요조건
    5-1 액추에이터 삽입 & 철수 힘 25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. 절 7를 참조하십시오
    5-2 주름을 잡는 것은 힘을 떠납니다 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) AWG#28 1.0kgf (분)
    AWG#30 0.8kgf (분)
    AWG#32 0.5kgf (분)
    5-3 끝 삽입 힘. 주거로 주름을 잡은 맨끝을 삽입하십시오. 최대 0.50kgf (.)
    5-4 맨끝/주거 보유 힘. 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. (사소) 0.50kgf
    5-5 Pin 보유 힘 25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 (사소) 0.50kgf
    5-6 내구성 분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. 최대 접촉 저항 40mΩ (.)
    5-7 진동

    진폭: 1.5mm PP

    청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다.

    (201A MIL-STD-202 방법에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    불연속 1개의 μsec. (최대.)

    5-8 육체적인 충격 490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아)





    6. 환경 성과 및 다른 사람



    묘사를 시험하십시오 절차 필요조건
    6-1 온도 상승 나르는 정격 현재 짐. (UL 498에 기초를 두어) 최대 30℃ (.)
    6-2 열저항 85±2℃, JIS C0021/MIL-STD-202 방법 108A Cond에 근거하는 96 시간 (. 아)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    6-3 찬 저항 -25±3℃, (JIS C0020에 근거하는) 96 시간
    6-4 습도

    온도: 40±2℃

    상대 습도: 90~95%

    내구: 96 시간

    (JIS C0022/MIL-STD-202 방법 103B Cond에 기초를 두어. B)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    (사소) 절연 저항 10MΩ

    절연성 저항 전압은 4-3를 만나야 합니다

    6-5 온도 순환

    5개 주기의:

    a) -55℃ 30 분

    b) +85℃ 30 분

    (JIS C0025에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    6-6 소금 분무기 12 시간/금 주석 도금하는 35±2℃에 5±1% 해결책에서 소금 분무기에 노출 24 시간 도금했습니다. (JIS C0023/MIL-STD-202 방법 101C Cond에 기초를 두어. B)
    6-7 SO2 가스

    50±5ppm에 노출 24 시간.

    40±2℃에 SO2 가스.

    6-8 NH3 가스 28% 암모니아 해결책에서 증발하는 NH3 가스에 40 분 노출.



    6-9 Solderability

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 245±5℃

    가라앉힌 지역의 95%를 적시는 땜납은 아무 공허도, 핀 구멍을 보여주어야 하지 않습니다
    6-10 납땜 열에 저항

    reflowing 경우

    절 8를 참조하십시오

    철 방법을 납땜하십시오

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 370℃ ~ 400℃

    외관 손상 없음.



    7. 액추에이터 삽입/철수 힘

    [단위: kgf]

    회로 머리글자에 회로 머리글자에
    최대 삽입 (.) (사소) 철수 최대 삽입 (.) (사소) 철수
    단 하나 0.22 0.02 10 2.20 0.20
    02 0.44 0.04 11 2.42 0.22
    03 0.66 0.06 12 2.64 0.24
    04 0.88 0.08 13 2.86 0.26
    05 1.10 0.10 14 3.08 0.28
    06 1.32 0.12 15 3.30 0.30
    07 1.54 0.14 20 4.40 0.40
    08 1.76 0.16 30 6.60 0.60
    09 1.98 0.18






    3, FAQ
    Q: 당신은 체제 당 다수 디자인을 허용합니까?
    A: Yes.We는 OEM 서비스를 받아들이고 체제 당 다수 디자인을 허용합니다.

    Q: 얼마나 선박은 가지고 갑니까?
    A: 그것은 목적지 위치 및 양에 달려 있습니다. 최대 개발한 세계에서는, Fed x/UPS/DHL에 의하여 납품은 일반적으로 3-5 일입니다 (주말을 제외하고).

    Q: 상품은 어떻게 포장됩니까?
    A: 보통 부대, 관, 도금되는 관 & 판지에서
