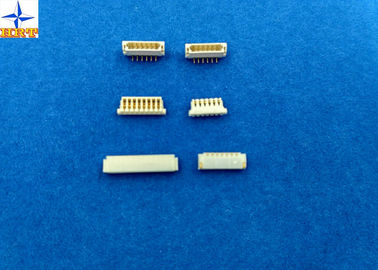

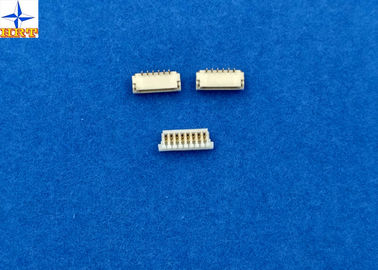

LCP 물자 A0800를 가진 0.8mm 피치 절연제 진지변환 연결관 주거
1의 상세 사양:
1. 기본 정보:
- 색깔: 밝은 노란색
- 줄 아니오: 단 하나
- 회로: 2pin에 22pin
- 도금하는: 금 도금하는
- 절연제 O.D.: 0.39mm
- 일치된 부속: A0800 시리즈 웨이퍼
- 주거 물자: LCP (자유로운 할로겐); 표준 PA46
- 접촉 물자: 인광체 청동/주석 도금하는
- 설치 유형: 지상 산

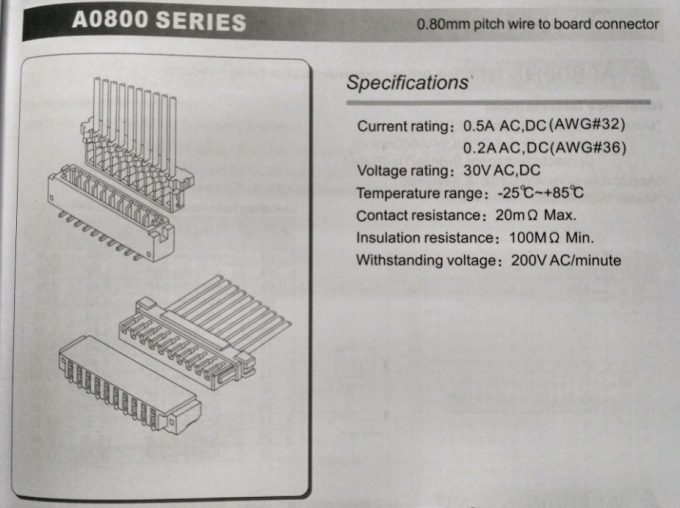

2. 전기 특성:
- 현재 등급: 0.5A AC, DC (AWG#30); 0.2A AC, DC (AWG#36)
- 전압 등급: 30V AC, DC
- 접촉 저항: 최대 20mΩ
- 절연 저항: 100mΩ
- 저항 전압: 200V AC/minute
3. 기계적인 특성:
다른 상세한 자료는 아래 그림을 검사합니다.

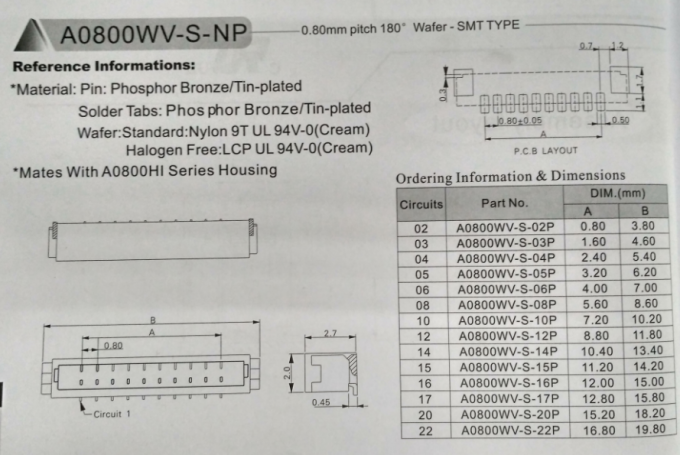

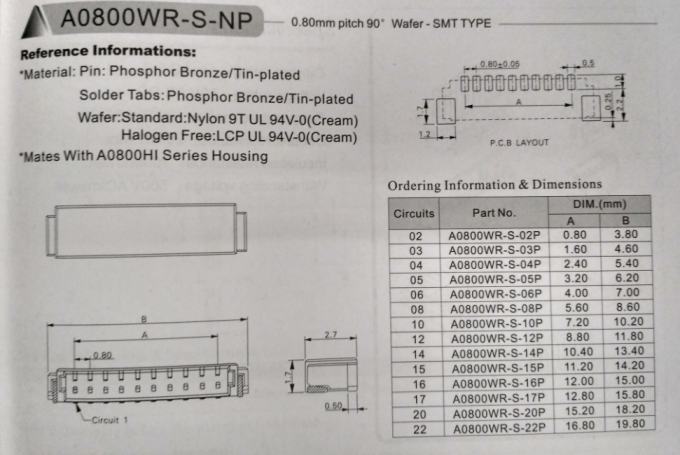

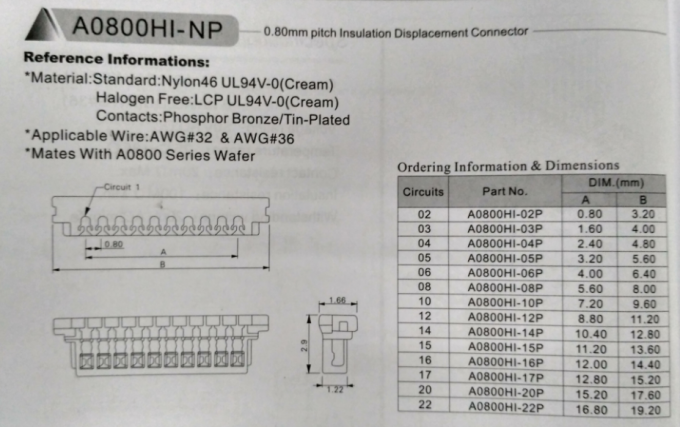

2, 관련 기술설계도 및 시험 보고서
붙어 있던 그림은 우리의 표준 기술설계도이고 당신의 참고를 위한 보고, 당신을에 도울 것입니다
우리의 제품 성능, 그 후에 당신을 적당한 모형을 선택할 수 있습니다 아십시오.
|
3. 등급 & 적용 가능한 철사
| 품목 |
표준 |
| 최대 정격 전압 (.) |
30V AC/DC |
최대 절연제 O.D. 0.38mm (.) |
| 최대 정격 현재 (.) 그리고 적용 가능한 철사 |
AWG#32 0.5A AC/DC |
| 주위 온도 범위 |
-25℃ ~ +85℃ |
*: 끝 온도 상승을 포함하여
4. 전기 성과
| 묘사를 시험하십시오 |
절차 |
필요조건 |
| 4-1 |
접촉 저항
|
연결관, 건조한 회로, 최대 20mV에 의하여 측정을., 10mA 짝지어주십시오. (JIS C5402 5.4에 기초를 두어) |
최대 20mΩ (.) |
| 4-2 |
절연 저항 |
연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B) |
(사소) 100MΩ |
| 4-3 |
절연성 저항 전압 |
연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 200V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어) |
고장 없음. |
| 4-4 |
주름을 잡은 부분에 접촉 저항 |
맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA. |
최대 5mΩ (.) |
5. 기계적인 성과
| 묘사를 시험하십시오 |
절차 |
필요조건 |
| 5-1 |
액추에이터 삽입 & 철수 힘 |
25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. |
절 7를 참조하십시오 |
| 5-2 |
철사는 힘을 떠납니다 |
짐을 당기는 것은 와 동시에 정확하게 종결된 철사 및 수직 방향에 적용될 것입니다. 철사를 소켓에서 끌어내거나 철사를 끊는 짐은 측정될 것입니다. |
평행한 방향 |
수직 방향 |
| (사소) 0.30 kgf |
(사소) 0.15 kgf |
| 5-3 |
맨끝/주거 보유 힘. |
축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. |
(사소) 0.25kgf |
| 5-4 |
Pin 보유 힘 |
25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 |
(사소) 0.25kgf |
| 5-5 |
내구성 |
분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. |
최대 접촉 저항 40mΩ (.) |
| 5-6 |
진동 |
진폭: 1.5mm PP
청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다.
(201A MIL-STD-202 방법에 기초를 두어)
|
외관 손상 없음.
최대 접촉 저항 40mΩ (.)
불연속 1개의 μsec. (최대.)
|
| 5-7 |
육체적인 충격 |
490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아) |
|
|
6. 환경 성과 및 다른 사람
| 묘사를 시험하십시오 |
절차 |
필요조건 |
| 6-1 |
온도 상승 |
나르는 정격 현재 짐. (UL 498에 기초를 두어) |
최대 30℃ (.) |
| 6-2 |
열저항 |
85±2℃, JIS C0021/MIL-STD-202 방법 108A Cond에 근거하는 96 시간 (. 아) |
외관 손상 없음.
최대 접촉 저항 40mΩ (.)
|
| 6-3 |
찬 저항 |
-25±3℃, (JIS C0020에 근거하는) 96 시간 |
| 6-4 |
습도 |
온도: 40±2℃
상대 습도: 90~95%
내구: 96 시간
(JIS C0022/MIL-STD-202 방법 103B Cond에 기초를 두어. B)
|
외관 손상 없음.
최대 접촉 저항 40mΩ (.)
(사소) 절연 저항 10MΩ
절연성 저항 전압은 4-3를 만나야 합니다
|
| 6-5 |
온도 순환 |
5개 주기의:
a) -55℃ 30 분
b) +85℃ 30 분
(JIS C0025에 기초를 두어)
|
외관 손상 없음.
최대 접촉 저항 40mΩ (.)
|
| 6-6 |
소금 분무기 |
12 시간/금 주석 도금하는 35±2℃에 5±1% 해결책에서 소금 분무기에 노출 24 시간 도금했습니다. (JIS C0023/MIL-STD-202 방법 101C Cond에 기초를 두어. B) |
| 6-7 |
SO2 가스 |
50±5ppm에 노출 24 시간.
40±2℃에 SO2 가스.
|
| 6-8 |
NH3 가스 |
28% 암모니아 해결책에서 증발하는 NH3 가스에 40 분 노출. |
| 6-9 |
Solderability |
납땜 시간: 5±0.5 SEC.
땜납 온도: 245±5℃
|
가라앉힌 지역의 95%를 적시는 땜납은 아무 공허도, 핀 구멍을 보여주어야 하지 않습니다 |
| 6-10 |
납땜 열에 저항 |
reflowing 경우
절 8를 참조하십시오
철 방법을 납땜하십시오
납땜 시간: 5±0.5 SEC.
땜납 온도: 370℃ ~ 400℃
|
외관 손상 없음. |
7. 액추에이터 삽입/철수 힘
[단위: kgf]
| 회로 |
머리글자에 |
회로 |
머리글자에 |
| 최대 삽입 (.) |
(사소) 철수 |
최대 삽입 (.) |
(사소) 철수 |
| 02 |
0.50 |
0.10 |
14 |
1.70 |
0.34 |
| 04 |
0.70 |
0.14 |
15 |
1.80 |
0.36 |
| 08 |
1.10 |
0.22 |
16 |
1.90 |
0.38 |
| 10 |
1.30 |
0.26 |
17 |
2.00 |
0.40 |
| 12 |
1.50 |
0.30 |
20 |
2.30 |
0.46 |
|
