제품 소개철사 연결관 맨끝

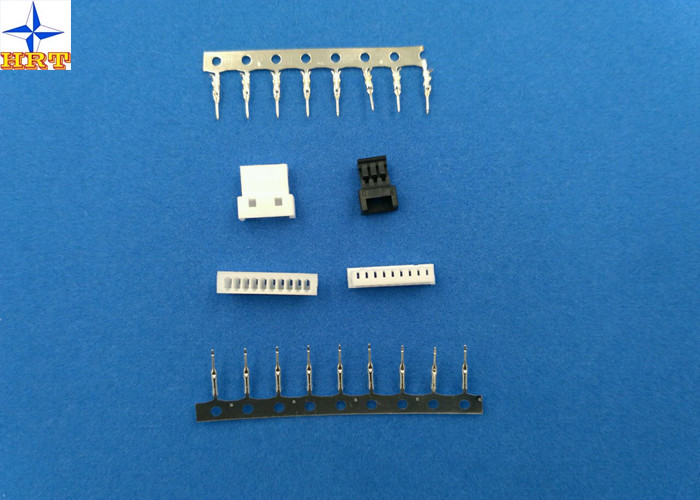

1.25mm 피치 51021 연결관 주름 맨끝, 인광체 청동 맨끝은, 맨끝을 주석 도금했습니다

1.25mm 피치 51021 연결관 주름 맨끝, 인광체 청동 맨끝은, 맨끝을 주석 도금했습니다

    • 1.25mm pitch 51021 Connector Crimp Terminal, Phosphor Bronze Terminal, Tin-plated terminals
    • 1.25mm pitch 51021 Connector Crimp Terminal, Phosphor Bronze Terminal, Tin-plated terminals
    • 1.25mm pitch 51021 Connector Crimp Terminal, Phosphor Bronze Terminal, Tin-plated terminals
  • 1.25mm pitch 51021 Connector Crimp Terminal, Phosphor Bronze Terminal, Tin-plated terminals

    제품 상세 정보:

    원래 장소: Dongguan, 중국 (본토)
    브랜드 이름: HRT
    인증: ISO9001/ ISO14001/UL/RoHS/REACH
    모델 번호: A1250-T

    결제 및 배송 조건:

    최소 주문 수량: 75KPCS
    가격: Negotiated
    포장 세부 사항: 밖으로를 가진 종이 트레이는 넣습니다
    배달 시간: 검사되는 지불 후에 5 8 작업 일
    지불 조건: TT, 서부 동맹, Paypal, L/C
    공급 능력: 달 당 100백만 PC
    지금 연락
    상세 제품 설명
    피치: 1.25mm 철사 범위: AWG #28 - #34
    자료: 인광체 청동 완료: 주석 도금하는
    종류: 주름 맨끝 절연제 O.D: 0.90mm (최대)
    하이 라이트:

    주름 맨끝 연결관

    ,

    연결관 주름 맨끝



    Specifiaction:
    개요:
    종류: 주름 맨끝
    시리즈: A1250-T 또는 A1250M-T
    신청: 신호

    육체적인 정보:
    물자: 인광체 청동
    끝: 주석 도금하는
    포장 유형: 권선
    종료 공용영역: 작풍 주름 또는 압축
    철사 절연제 직경: 0.90mm

    전기 & 기계적인 정보:
    현재 등급: 1A AC, DC
    전압 등급: 125V AC, DC
    접촉 저항: 최대 20mΩ
    절연 저항: 100MΩ 분
    저항 전압: 500V AC/minute

    온도 편차: 85 ℃에 -25℃



    주문 정보:

    부품 번호. 철사 범위 절연제 O.D. 물자 Qty/권선
    A1250-TPE AWG28#-#32 0.90mm (최대) 인광체 청동 주석 도금하는 15Kpcs/reel
    A1250-TPE-L AWG#32-#34
    A1250M-TPE AWG#26-#32 1.0mm (최대)
    주: 주석 도금하는의 앞에 E 각인 또는 금 섬광



    그림 & 시험 보고서:

    친절하게 맞은 제품을 주문하기 위하여 뒤에 오는 정보를 검사하십시오.

    1.25mm 피치 51021 연결관 주름 맨끝, 인광체 청동 맨끝은, 맨끝을 주석 도금했습니다

    1.25mm 피치 51021 연결관 주름 맨끝, 인광체 청동 맨끝은, 맨끝을 주석 도금했습니다



    1. 범위

    이 명세는 난입하는 1.25mm 피치 철사의 제품 성능을 위한 필요조건을 포함합니다

    연결관 시리즈.





    2. 건축, 차원, 물자 & 도금

    붙어 있던 그림을 보십시오



    3. 등급 & 적용 가능한 철사



    품목 표준
    최대 정격 전압 (.) 125V AC/DC 최대 절연제 O.D. 1.00mm (.)
    최대 정격 현재 (.) 그리고 적용 가능한 철사 AWG#28 1A AC/DC
    AWG#30 1A AC/DC
    AWG#32 0.8A AC/DC
    주위 온도 범위 -25℃ ~ +85℃*

    *: 끝 온도 상승을 포함하여





    4. 전기 성과



    묘사를 시험하십시오 절차 필요조건
    4-1



    접촉 저항



    연결관, 건조한 회로, 최대 20mV에 의하여 측정을., 10mA 짝지어주십시오. (JIS C5402 5.4에 기초를 두어) 최대 20mΩ (.)
    4-2 절연 저항 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 500V DC를 적용하십시오. (JIS C5402 5.2/MIL-STD-202 방법 302 Cond에 기초를 두어. B) (사소) 100MΩ
    4-3 절연성 저항 전압 연결관을 짝지어주고십시오, 인접한 맨끝 배경 사이 1 분을 위한 500V AC (rms)를 적용하십시오. (JIS C5402 5.1/MIL-STD-202 방법 301에 기초를 두어) 고장 없음.
    4-4 주름을 잡은 부분에 접촉 저항 맨끝, 건조한 회로, 최대 20mV에 의하여 측정에 적용 가능한 철사를 위에 주름을 잡으십시오 (.). , 10mA. 최대 5mΩ (.)

    5. 기계적인 성과



    묘사를 시험하십시오 절차 필요조건
    5-1 액추에이터 삽입 & 철수 힘 25±3mm/분의 속도 비율로 연결관을 삽입하고 철회하십시오. 절 7를 참조하십시오
    5-2 주름을 잡는 것은 힘을 떠납니다 주름을 잡은 맨끝을 고치고십시오, 축을 떠납니다 25±3mm/분의 속도 쥐에 철사에 힘을 적용하십시오. (JIS C5402 6.8에 기초를 두어) AWG#28 1.0kgf (분)
    AWG#30 0.8kgf (분)
    AWG#32 0.5kgf (분)
    5-3 끝 삽입 힘. 주거로 주름을 잡은 맨끝을 삽입하십시오. 최대 0.50kgf (.)
    5-4 맨끝/주거 보유 힘. 축을 떠납니다 주거에서 조립된 맨끝에 25±3mm/분의 속도 비율로 힘을 적용하십시오. (사소) 0.50kgf
    5-5 Pin 보유 힘 25±3mm/분의 속도 비율로 축 강요 힘을 적용하십시오 (사소) 0.50kgf
    5-6 내구성 분 당 10 주기의 비율에 의해 반복적으로 짝지어줄 경우 50까지 주기. 최대 접촉 저항 40mΩ (.)
    5-7 진동

    진폭: 1.5mm PP

    청소 시간: 10-55-10 1 작은 내구에 있는 Hz: 각 X.Y.Z에 있는 2 시간은 도끼로 벱니다.

    (201A MIL-STD-202 방법에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    불연속 1개의 μsec. (최대.)

    5-8 육체적인 충격 490m/s ² {50G}, 각 X.Y.Z에 있는 3개의 치기 도끼로 벱니다. (JIS C0041/MIL-STD-202 방법 213B Cond에 기초를 두어. 아)





    6. 환경 성과 및 다른 사람



    묘사를 시험하십시오 절차 필요조건
    6-1 온도 상승 나르는 정격 현재 짐. (UL 498에 기초를 두어) 최대 30℃ (.)
    6-2 열저항 85±2℃, JIS C0021/MIL-STD-202 방법 108A Cond에 근거하는 96 시간 (. 아)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    6-3 찬 저항 -25±3℃, (JIS C0020에 근거하는) 96 시간
    6-4 습도

    온도: 40±2℃

    상대 습도: 90~95%

    내구: 96 시간

    (JIS C0022/MIL-STD-202 방법 103B Cond에 기초를 두어. B)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    (사소) 절연 저항 10MΩ

    절연성 저항 전압은 4-3를 만나야 합니다

    6-5 온도 순환

    5개 주기의:

    a) -55℃ 30 분

    b) +85℃ 30 분

    (JIS C0025에 기초를 두어)

    외관 손상 없음.

    최대 접촉 저항 40mΩ (.)

    6-6 소금 분무기 16 시간/금 주석 도금하는 35±2℃에 5±1% 해결책에서 소금 분무기에 노출 24 시간 도금했습니다. (JIS C0023/MIL-STD-202 방법 101C Cond에 기초를 두어. B)
    6-7 SO2 가스

    50±5ppm에 노출 24 시간.

    40±2℃에 SO2 가스.

    6-8 NH3 가스 28% 암모니아 해결책에서 증발하는 NH3 가스에 40 분 노출.
    6-9 Solderability

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 245±5℃

    가라앉힌 지역의 95%를 적시는 땜납은 아무 공허도, 핀 구멍을 보여주어야 하지 않습니다
    6-10

    납땜 열에 저항

    (복각)

    땜납 남비 방법

    납땜 시간: 10±0.5 SEC.

    땜납 온도: 260±5℃

    땜납 철 방법

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 370℃ ~ 400℃

    외관 손상 없음.
    6-11 납땜 열 (SMT)에 저항

    reflowing 경우

    절 8를 참조하십시오

    철 방법을 납땜하십시오

    납땜 시간: 5±0.5 SEC.

    땜납 온도: 370℃ ~ 400℃

    외관 손상 없음.



    7. 액추에이터 삽입/철수 힘

    [단위: kgf]

    회로 머리글자에 회로 머리글자에
    최대 삽입 (.) (사소) 철수 최대 삽입 (.) (사소) 철수
    02 2.00 0.28 11 6.50 0.62
    03 2.50 0.30 12 7.00 0.65
    04 3.00 0.33 13 7.50 0.68
    05 3.50 0.38 14 8.00 0.71
    06 4.00 0.43 15 8.50 0.74
    07 4.50 0.48 16 9.00 0.77
    08 5.00 0.53 17 9.50 0.80
    09 5.50 0.56 18 10.00 0.83
    10 6.00 0.59





    우리의 이점
    1. 우리는 빠른 납품을 지켜서 좋습니다. 재고 상품은 3 일 안에 배달되고 우리가 끝나자마자 지불을 검사하자마자 주문을 받아서 만들어진 상품은 5 일 안에 배달될 것입니다.

    2.The 제품은 전부 환경 안전한 제품, 냄새 및 비 퇴색입니다.

    3. ROHS의 도달 수출에게 통과되는 온갖 제품

    4.We는 당신의 그림 및 명세에 따라 표본을 만들게 기쁩니다.

    가정 applicances의 대부분, 컴퓨터, PCB, LCD, 텔레비젼에 있는 5.Used

    6.Inspections: 납품의 앞에 시험되는 100%

    ODM/OEM 순서를 위한 7.Available

    8.Please는 저희에게 지금 연락합니다, 그래서 우리는 당신에게 제일 질, 경쟁가격 및 적시 납품을 제안해서 좋습니다.
